在工业变频调速系统中，电机急停或快速降速时产生的再生电能若无法及时泄放，极易导致直流母线过压，引发设备故障。面对这一工程难题，许多用户常在“内置制动单元”与“外接制动电阻”之间犹豫不决。海菲克基于工程实践指出：方案选择的核心并非简单的优劣之分，而是基于制动能量与工况的精准匹配。
一、 两种方案的技术特性与适用边界
1. 内置制动单元：紧凑型方案的“能力上限”
内置制动单元通常集成于中小功率变频器内部，其本质是一个小功率的能耗泄放电路。
•   优势：结构紧凑，无需额外布线，成本经济。
•   局限：受限于散热能力，其制动转矩和持续制动时间有限。在频繁启停或大惯量负载（如大型风机、离心机）场景下，内置单元极易因过热而保护失效，导致制动无力。
•   适用场景：负载惯性较小、制动频次较低的通用变频场合。
2. 外接制动电阻（配合制动单元）：大能量制动的主力
外接方案通过独立的制动单元控制外部大功率电阻，将再生电能转化为热能消耗。
•   优势：功率容量大，散热性能好，可承受高强度的连续制动，制动响应迅速且稳定。
•   局限：占用控制柜空间，增加接线复杂度与物料成本。
•   适用场景：起重机下放重物、电梯、大型输送线及任何需要快速精准停车的重载应用。
二、 永磁同步电机（PMSM）系统的特殊考量
永磁同步电机因其转子自带磁场，在快速减速时产生的反电动势往往高于同功率异步电机，回馈能量更为集中。若制动方案选型不当，极易触发直流母线过压保护，导致变频器跳闸，电机无法按预期减速。
海菲克针对永磁系统的选型建议：
•   轻载/小惯量：若系统仅需偶尔制动且负载惯性小，可优先评估内置单元的裕量是否足够。
•   重载/高动态：对于永磁电机驱动的大惯量设备（如注塑机、提升机构），或要求毫秒级精准停车的场合，强烈建议采用“外接制动单元 + 适配电阻”的方案。这不仅能确保制动可靠性，更能有效保护永磁体免受电压尖峰冲击，延长电机寿命。
三、 海菲克的工程实践：从“估算”到“定制”
在海菲克的驱动系统交付流程中，我们通过系统化计算规避制动风险，而非依赖经验猜测：
1.  制动转矩计算：根据永磁电机参数、负载转动惯量及要求的减速时间，精确计算所需的制动功率与制动转矩，避免“小马拉大车”。
2.  方案定制：对于非标应用，海菲克可提供定制化的制动电阻阻值与功率选型，确保制动过程平稳无冲击。
3.  系统集成：在提供永磁电机与变频器的成套方案时，我们提前将制动需求纳入设计，提供包括制动单元、散热风道设计在内的完整电气柜布局建议，实现“到手即用”。

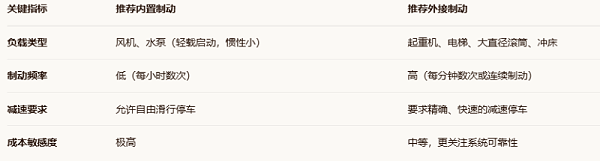

四、 选型决策指南

结语
内置方案求的是经济与简洁，外接方案求的是可靠与安全。在永磁电机日益普及的今天，制动方案的选择直接影响设备的动态性能与安全性。若您对负载惯量计算或制动方案选型存在疑虑，欢迎联系海菲克技术团队，我们将基于您的具体工况提供数据支撑的选型建议。
